Neutro-Fix R

NEUTRO-FIX Reaktor-Neutralisationsanlagen
für Labor-Abwasser

Reaktor-Neutralisations-Anlagen des Max-Planck-Instituts in Heidelberg
Reaktor-Neutralisations-Anlagen des Max-Planck-Instituts in Heidelberg
Reaktor-Neutralisations-Anlagen des Max-Planck-Instituts in Heidelberg
Reaktor-Neutralisations-Anlagen des Max-Planck-Instituts in Heidelberg

Anwendung findet unsere Reaktor-Neutralisationsanlage unter anderem am Max-Planck-Institut in Heidelberg. Die platzsparende Reaktor-Neutralisationsanlagen für saure und alkalische Labor-Abwasser von EnviroDTS setzen wir seit vielen Jahren erfolgreich in unterschiedlichsten Anwendungen ein. Das Reaktor-Neutralisationsverfahren ermöglicht die Behandlung von großen Labor-Abwasser-Strömen auf engstem Raum. Erzielt wird dies durch einen speziellen Druckreaktor und ein Venturi-System für die Chemikalien in den Reaktor-Anlagen zur Abwasserneutralisierung.

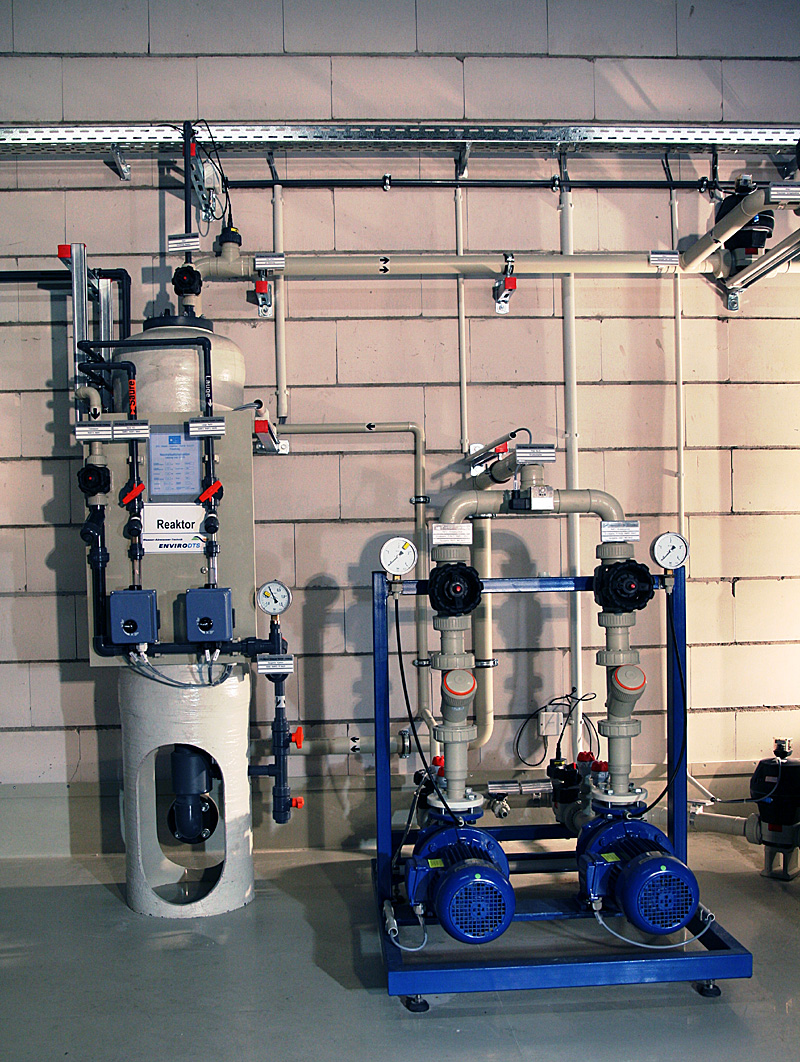

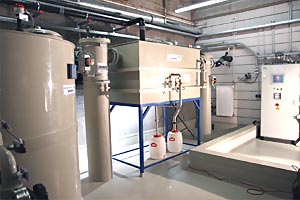

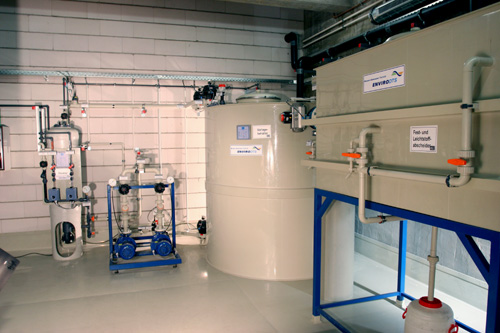

In der Bildfolge rechts sind die Reaktor-Neutralisations-Anlagen des Max-Planck-Instituts in Heidelberg zu sehen. Die Anlage besteht im Wesentlichen aus einem Schmutzfänger, einer pH-Weiche, einem 10-m³-Pufferbehälter und dem Druck-Reaktorbehälter. Dieser ist aus GFK gefertigt und ermöglicht eine große Anlagenleistung auf kleinstem Raum. Die Stundenleistung beträgt 20 m³.

Spezielle Einbauten im Reaktor sorgen für eine optimale Durchmischung der angesaugten Chemikalien zur Abwasser-Neutralisation.

Inhaltsverzeichnis

Beschreibung: das Verfahren der Abwasserneutralisation

Die Labor-Abwässer werden im Pufferbehälter gesammelt. Bei Erreichen des Arbeitskontakts der Füllstandsmessung starten die Förderpumpen einen Umpumpprozess über den Reaktor. Nach Ablauf der Aktivierungszeit wird die pH-Messung freigegeben. Je nach pH-Wert werden die erforderlichen Chemikalien (Salzsäure und Natronlauge) aus den Dosiergefäßen über ein Injektionssystem in den Reaktor gesaugt.

Die Dosierung der Chemikalienmengen erfolgt vollautomatisch über elektronisch gesteuerte Motorventile, die sich in der Chemikaliensaugleitung befinden. Die Regelung übernimmt die SPS im zentralen Schaltschrank der Abwasser-Neutralisierungs-Anlage. Bestätigt die pH-Messung am Ausgang des Reaktors die korrekte Neutralisation, gelangt das Abwasser über eine pH-Endkontrolle zum Kanal.

Vorteile der Anlage zur Abwasser-Neutralisierung

Die Vorteile dieser Anlagentechnik der NEUTRO-FIX Reaktor-Neutralisations-Anlagen gegenüber der Durchlauf- oder Chargenneutralisation sind:

  1. Kompakte Bauweise der Anlage zur Abwasserneutralisierung, sehr platzsparend
  2. Durch das Strömungsrohrprinzip ergeben sich genauere pH-Messungen und kürzere Reaktionszeiten und als Folge eine exaktere Chemikaliendosierung
  3. Gereinigter Chemikalienverbrauch, dadurch geringere Betriebskosten
  4. Die Reaktor-Neutralisations-Anlagen verfügen über ein komplett geschlossenes System, somit keine säurehaltigen Dämpfe oder Geruchsbelästigung der Umgebung
  5. Einsatz von pH-Elektroden mit längerer Lebensdauer und einfache Wartung.

Referenzen: Neutralisationsanlagen im Einsatz bei unseren Kunden

Anlagen zur Abwasserneutralisation, Stundenleistung über 3m³/h

  • RSF Elektronik GmbH, Tarsdorf, Österreich
    Anlage zur Abwasserneutralisierung (Durchlaufneutralisation)
    Mit Sammeltanks, Dosierkabine und Vakuumverdampfung
    Leistung: 5 m³/h

  • Forschungszentrum CAESAR, Bonn
    Neutralisationsanlage (Reaktor-Neutralisation)
    Mit Vorlagebehälter und Hebeanlagen
    Leistung: 10 m³/h

  • Universität Potsdam, Neubau Verfügungsgebäude
    Neutralisationsanlage als Sammel- und Kontrollanlage
    Mit pH-Wert-Messung
    Leistung: 2 x 10 m³

  • Weingärtner Willsbach, Obersalm-Willsbach
    Reaktor-Neutralisation
    Leistung: 30 m³/h

  • Johanna Solar Technologie GmbH, Brandenburg
    Ammoniak-Strippung mit katalytischer Oxidation
    und anschließender Caliumfällung
    Leistung: 15 m³/h

  • Universität Freiburg, Biologie II/III, 1. BA, Freiburg
    Neutralisation Typ NEUTRO-FIX
    Mit Fest- und Leichtstoffabscheider, pH-Weiche und Vorlagebehälter
    Leistung: 20 m³/h

  • Universität Tübingen, Versorgungszentrum Technikzentrale
    Neutralisation Typ NEUTRO-FIX, mit Vorlagebehälter
    Leistung: 6 m³/h

  • Max-Planck Institut für Neurobiologie, Martinsried
    Druckreaktor-Neutralisationsanlage NEUTRO-FIX-R
    Mit Fest-/Leichtstoffabscheider, Vorlagebehälter und Chemikalien-Lagerstation
    Leistung: 30 m³/h
