Neutro-Fix 3K

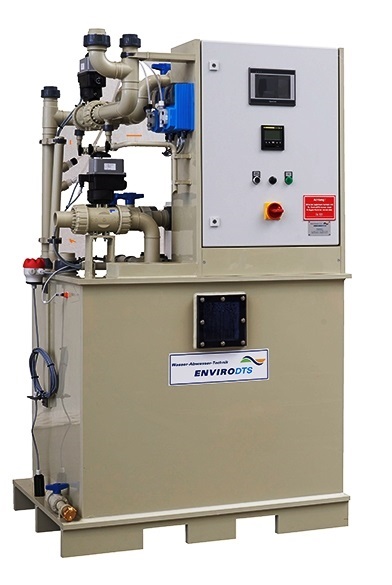

Neutralisationsanlage NEUTRO-FIX 3 K
für chemisch verunreinigte Labor- Abwässer

Die NEUTRO-FIX 3 K Labor-Abwasser-Neutralisationsanlage wurde von EnviroDTS speziell zur Neutralisierung chemisch verunreinigter Abwässer entwickelt. Auch andere Verfahrensabläufe, wie z.B. Entgiftungen, sind mit der NEUTRO-FIX 3 Neutralisationsanlage für Abwasser durchführbar. Die Arbeitsweise des Neutralisationsvorgangs ist vollautomatisch. Die Leistung der Abwasser-Neutralisationsanlage liegt bei 3 m³/h, kurzfristig kann sie sogar bis ca. 50 % darüber betrieben werden.

Inhaltsverzeichnis

Verfahrensbeschreibung der Labor-Abwasser-Neutralisationsanlage

Das anfallende saure oder alkalische Labor-Abwasser gelangt über eine Zulaufleitung zum Reaktionsbehälter der Anlage zur Abwasserneutralisierung. Bei Erreichen eines bestimmten Füllstandes wird über einen Kontaktgeber die Förderpumpe eingeschaltet, die den Behälterinhalt umpumpt. Zugleich wird der pH-Wert überprüft.

Nach Ablauf der Zeitstufe „Umpumpen“ wird die Regelung freigegeben. Entsprechend den Regelabweichungen wird das Säure- oder Laugeventil geöffnet und die Chemikalien werden dem Behälterinhalt zudosiert. Die Öffnungszeit der Magnetventile ist abhängig von der Regelabweichung. Bei großer pH-Wert-Abweichung (z.B. pH 2 oder pH 12) ist die Öffnungszeit am längsten. Je kleiner die Regelabweichung, umso kürzer ist die Öffnungszeit. Diese wird bei beiden Magnetventilen bei der Inbetriebnahme den Erfordernissen angepasst.

Liegt der pH-Wert in den zulässigen Grenzen, öffnet das Kanalventil und das neutralisierte Labor-Abwasser wird aus der Anlage zur Abwasserneutralisierung abgepumpt. Bei Erreichen des Leer-Kontakts im Reaktionsbehälter wird die Förderpumpe abgeschaltet und das Kanalventil wieder geschlossen.

Im Reaktionsbehälter der Abwasser-Neutralisierungsanlage ist ein zusätzlicher Vollkontakt eingebaut, der bei entsprechender Füllstandshöhe ein optisches und akustisches Signal auslöst.

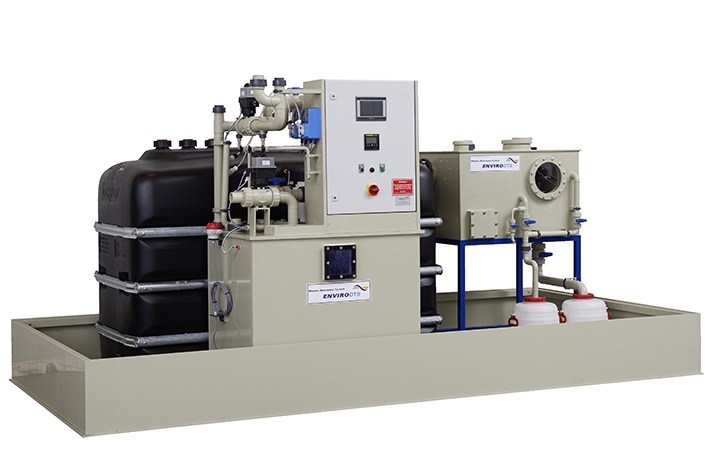

Kompakt-Neutralisierungsanlage für Abwasser NEUTRO-FIX 3. Stundenleistung: 3 m³/h, mit 3m³ PP-Pufferbehälter, Sicherheitswanne und Leicht-/Feststoffabscheider.

Kompakt-Neutralisierungsanlage für Abwasser NEUTRO-FIX 3. Stundenleistung: 3 m³/h, mit 3m³ PP-Pufferbehälter, Sicherheitswanne und Leicht-/Feststoffabscheider.

pH-Wert-Registrierung

Auf dem Diagrammstreifen des Punktschreibers, der im Schaltschrank der Neutralisationsanlage für Abwasser eingebaut ist, werden der pH-Wert und die Öffnungsanzeige des Kanalventils aufgezeichnet.

Dosierstation

Die Dosierstation der NEUTRO-FIX 3 K Neutralisierungsanlage für Abwasser besteht aus zwei Vorratsbehältern für Säure und Lauge mit je 60 l Inhalt. Die Behälter sind zu überwachen und rechtzeitig mit 30 % -iger Salz- oder Schwefelsäure bzw. Natronlauge aufzufüllen.

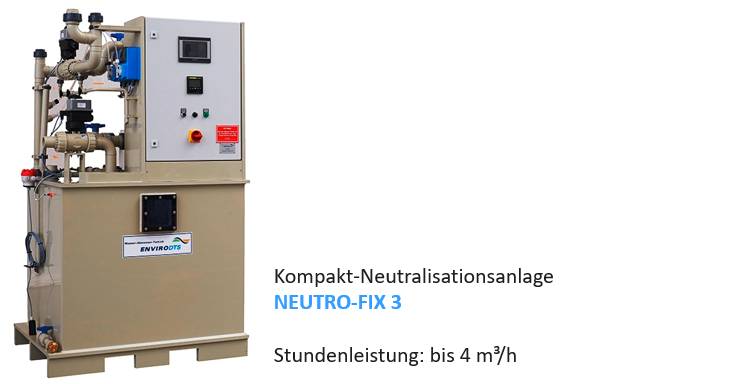

Kompakt-Neutralisierungsanlage für Abwasser NEUTRO-FIX 3. Stundenleistung: bis 4 m³/h.

Kompakt-Neutralisierungsanlage für Abwasser NEUTRO-FIX 3. Stundenleistung: bis 4 m³/h.

Referenzen: Neutralisationsanlagen im Einsatz bei unseren Kunden

Anlagen zur Abwasserneutralisation, Stundenleistung bis 3m³/h

  • Uniklinik Mainz, Neubau Pathologie, Mainz
    Medienversorgungsanlage von brennbaren und toxischen Chemikalien
    Leistung: 3 m³/h

  • Hochschule für Technik und Wirtschaft, Dresden
    Erweiterungsbau Ing.- und Naturwissenschaften
    Neutralisationsanlage für Abwasser Typ NEUTRO-FIX 3
    Mit Fest- und Leichtstoffabscheider und Vorlagebehälter
    Leistung: 3 m³/h

  • RWE Schott Solar GmbH, Jena
    Anlage zur Entgiftung und Neutralisation mit Pufferbehälter
    Leistung: 3 m³/h

  • Endress + Hauser Sensorfertigung GmbH, Maulburg
    Anlage zur Neutralisation von sauren und alkalischen Abwässern
    Typ NeutroFix mit Vorlagebehälter
    Leistung: 3 m³/h

  • Universität Lübeck, medizinische Mikrobiologie, Lübeck
    Anlage zur Abwasserneutralisation, Typ NEUTRO-FIX
    mit Fest- und Leichtstoffabscheider, pH-Weiche und Vorlagebehälter
    Leistung: 3 m³/h

  • RWTH Aachen, Anorganische Chemie, Aachen
    Anlage zur Neutralisation von Abwasser, Typ NEUTRO-FIX
    mit Fest- und Leichtstoffabscheider und Vorlagebehälter
    Leistung: 2 m³/h
